自由型带环螺栓 (旋转吊环)

改进过后的自在型吊环螺栓，彻底确保安全

• 可作横向起吊动作。
• 全系列安全系数都在5以上
• 比相同螺径的带环螺栓适用的荷重更大。

>>自由型带环螺栓的制品介绍

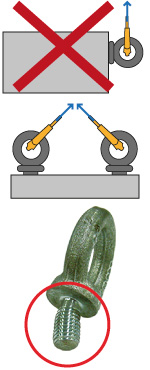

危险！带眼螺栓不可以进行横向起吊作业

多点起吊时带环螺栓的底座
如果没有与工件很好的上紧的话
……

螺栓发生折弯不良！

自由型带环螺栓的制品介绍

FRENO吊环螺栓

旋转螺栓

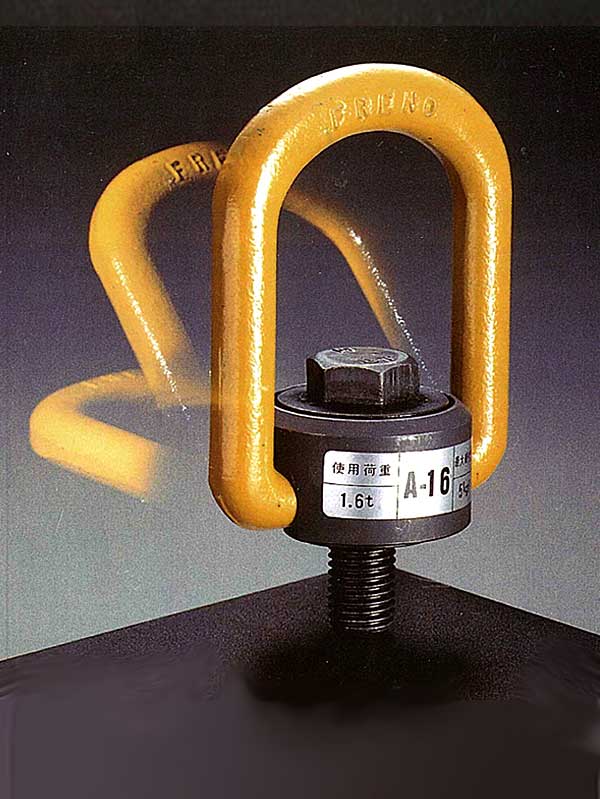

FRENO吊环螺栓

相对于安装面可作180度倒伏相对与安装轴可作360度自由旋转的、强力、强韧的带眼螺栓。
只要根据规定的扭力安装、无论从任一方向都可以安全的进行起吊作业。

与以往的型号带眼螺栓相比即使是伴随着危险的重物立起作业也可以很安全起吊作业的、全方向型带眼螺栓。
Ａ型、B型、C型的 3 个种类、根据客户实际使用用途进行选择。

>>FRENO吊环螺栓的选定

特长与利点

• 吊环一直向着荷重方向 所以可作横向和多点起吊动作。
• 比相同螺径的带环螺栓适用的荷重更大。
• 品种丰富，所有工件都可对应。

FRENO吊环螺栓的主要使用用途

• 进行树脂成形的大型金属模具的移动、反转作业（保险杠、仪表板等）
• 进行铸铝金属模具的移动、反转作业（气缸盖罩等）
• 混凝土PC　（地坪板、柱子、横梁、手扶梯等）安装
• 进行地下铁工事时，平稳的吊装天棚、内场的安装作业机械的移动、安装
• 进行隧道施工时，将盾构机放入井下的作业
• 铁轨的安装
• 工作机械的搬入、保养
• 风力发电用的风车的发动机舱、塔柱装置的起吊作业
• 发动机的组装、配件的移动
• 在食品卫生相关、 无尘室等的起吊作业（无电解镀镍的特殊型号）

FRENO吊环螺栓的选定

1：根据特长的选择

A型
强力紧凑型

B型
JIS带环螺栓对应型

C型
焊接型

2：根据螺径选择∨∧

3：根据使用荷重选择∨∧

FRENO吊环螺栓 A型

强力紧凑型
使用荷重 0.3ｔ - 15.0ｔ 对应可
由于与JIS普通带环螺栓相比、同一螺径可承受3倍以上的強度、因此吊运物体上的相应丝孔径也可以变小。
丝孔的加工变得简单，丝孔的位置自由度增加。

>>FRENO吊环螺栓的详细信息 (PDF)
>>起吊方式对应的适用荷重范围一览表

FRENO吊环螺栓 B型

JIS带环螺栓对应型
使用荷重 0.95ｔ - 20.0ｔ 对应可
与JIS 带环螺栓在相同螺径下、具有同等强度。
如果使用带环螺栓加工后的丝孔、可以更好的发挥FRENO吊环螺栓功能 性能、更安全的进行起吊作业。M20以下的丝孔请使用A型。

>>FRENO吊环螺栓的详细信息 (PDF)
>>起吊方式对应的适用荷重范围一览表

FRENO吊环螺栓 C型

焊接型
使用荷重 0.5ｔ - 8.0ｔ 对应可
直接焊接在工件上的FRENO吊环螺栓。
由于是直接焊接、因此在工件上就避免了丝孔加工安装取下的麻烦。

>>FRENO吊环螺栓的详细信息 (PDF)
>>起吊方式对应的适用荷重范围一览表

FRENO吊环螺栓的
起吊方式所使用荷重一览表

起吊方式
起吊角度 α	0°	90°	0°	90°
方式系数 M	1	1	2	2
产品名称	使用负重 (t) (安全系数5以上)
A-8	0.3	0.3	0.6	0.6
A-10	0.5	0.5	1.0	1.0
A-12	0.8	0.8	1.6	1.6
A-16	1.6	1.6	3.2	3.2
A-20	2.8	2.8	5.6	5.6
A-24	3.7	3.7	7.4	7.4
A-30	6.3	6.3	12.6	12.6
A-36S	7.5	7.5	15.0	15.0
A-36	8.0	8.0	16.0	16.0
A-42	10.0	10.0	20.0	20.0
A-48, A-48S	12.0	12.0	24.0	24.0
A-48L	15.0	15.0	30.0	30.0
B-24	0.95	0.95	1.9	1.9
B-30	1.5	1.5	3.0	3.0
B-36	2.3	2.3	4.6	4.6
B-42	3.4	3.4	6.8	6.8
B-48	4.3	4.3	8.6	8.6
B-64	9.0	9.0	18.0	18.0
BB-64, B-80, B-100	15.0	15.0	30.0	30.0
MB-64, MB-80, MB-100	20.0	20.0	40.0	40.0
C-10	0.5	0.5	1.0	1.0
C-16	1.6	1.6	3.2	3.2
C-24	4.0	4.0	8.0	8.0
C-36	8.0	8.0	16.0	16.0

*由于有新规开发、改良，有在没有预告的前提下发生仕样的变化的可能。

起吊方式
起吊角度 α	0° - 60°	60° - 90°	90° - 120°	0° - 60°	60° - 90°	90° - 120°
方式系数 M	1.72	1.4	1	2.58	2.1	1.5
产品名称	使用负重 (t) (安全系数5以上)
A-8	0.51	0.42	0.3	0.77	0.63	0.45
A-10	0.8	0.7	0.5	1.2	1.0	0.75
A-12	1.3	1.12	0.8	2.0	1.6	1.2
A-16	2.7	2.2	1.6	4.1	3.3	2.4
A-20	4.8	3.9	2.8	7.2	5.8	4.2
A-24	6.3	5.1	3.7	9.5	7.7	5.5
A-30	10.8	8.8	6.3	16.2	13.2	9.4
A-36S	12.9	10.5	7.5	19.3	15.7	11.2
A-36	13.7	11.2	8.0	20.6	16.8	12.0
A-42	17.2	14.0	10.0	25.8	21.0	15.0
A-48, A-48S	20.6	16.8	12.0	30.9	25.2	18.0
A-48L	25.8	21.0	15.0	38.7	31.5	22.5
B-24	1.6	1.33	0.95	2.4	1.9	1.4
B-30	2.5	2.1	1.5	3.8	3.1	2.2
B-36	3.9	3.2	2.3	5.9	4.8	3.4
B-42	5.8	4.7	3.4	8.7	7.1	5.1
B-48	7.3	6.0	4.3	11.0	9.0	6.4
B-64	15.4	12.6	9.0	23.2	18.9	13.5
BB-64, B-80, B-100	25.8	21.0	15.0	38.7	31.5	22.5
MB-64, MB-80, MB-100	34.4	28.0	20.0	51.6	42.0	30.0
C-10	0.8	0.7	0.5	1.2	1.0	0.75
C-16	2.7	2.2	1.6	4.1	3.3	2.4
C-24	6.8	5.6	4.0	10.3	8.4	6.0
C-36	13.7	11.2	8.0	20.6	16.8	12

*由于有新规开发、改良，有在没有预告的前提下发生仕样的变化的可能。

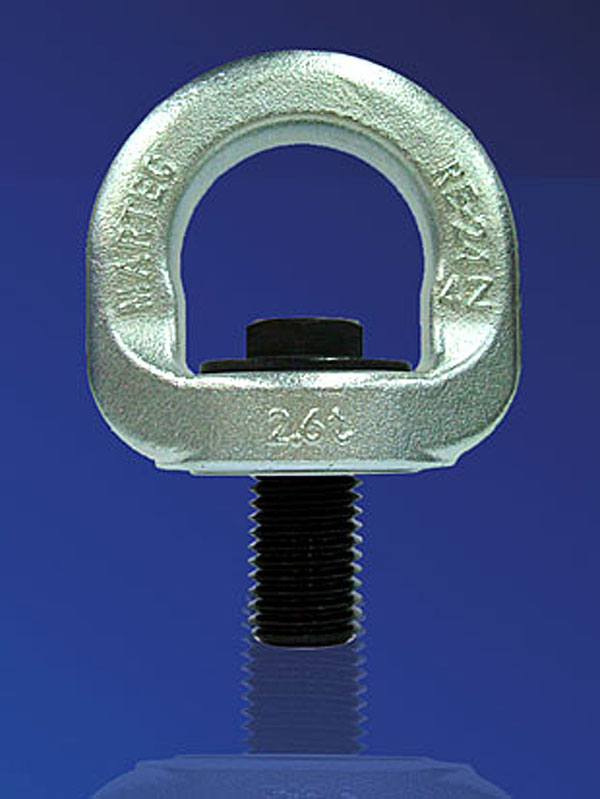

旋转螺栓

使用荷重 0.6ｔ - 2.6ｔ 对应可
上方的吊环可以360度旋转的，广泛适用于模具的移动和翻转作业，以及机械产品和机械零部件的多点起吊和侧面起吊等特殊作业。
一般市面上卖的工具，就可以把它拧紧。

特长与利点

• 旋转半径很小，所以在很小的空间都可以安装使用。
• 是JIS螺栓强度的2.5倍以上。
• 拧紧，点检，都准备有专用的工具。（可选）

>>详细信息 (PDF)
>>起吊方式对应的适用荷重范围一览表

旋转螺栓的
起吊方式所使用荷重一览表

起吊方式
起吊角度 α	0°	90°	0°	90°
方式系数 M	1	1	2	2
产品名称	使用负重 (t) (安全系数5以上)
RE-12	0.6	0.6	1.2	1.2
RE-16	1.2	1.2	2.4	2.4
RE-20	2.0	2.0	4.0	4.0
RE-24	2.6	2.6	5.2	5.2

*由于有新规开发、改良，有在没有预告的前提下发生仕样的变化的可能。

起吊方式
起吊角度 α	0° - 60°	60° - 90°	90° - 120°	0° - 60°	60° - 90°	90° - 120°
方式系数 M	1.72	1.4	1	2.58	2.1	1.5
产品名称	使用负重 (t) (安全系数5以上)
RE-12	1.0	0.8	0.6	1.5	1.2	0.9
RE-16	2.0	1.6	1.2	3.1	2.5	1.8
RE-20	3.4	2.8	2.0	5.1	4.2	3.0
RE-24	4.4	3.6	2.6	6.7	5.5	3.9

*由于有新规开发、改良，有在没有预告的前提下发生仕样的变化的可能。
